槽板配线就是将导线敷设在槽板的线槽内，上部用盖板将导线盖住。常用的槽板有木槽板和塑料槽板，线槽有双线和三线之分。槽板配线适用于室内的明配线路，其施工应在抹灰层干透后进行。

    1．槽板的拼接

    拼接槽板时，拼接形式及方法有对接、拐角连接和分支拼接三种。

    槽板对接时，底板和盖板均应支成45°角的斜口进行连接，如图13-7所示。拼接要紧密，底板的线槽要对齐、对正；底板与盖板的接口应错开，错开的距离不应小于20mm。

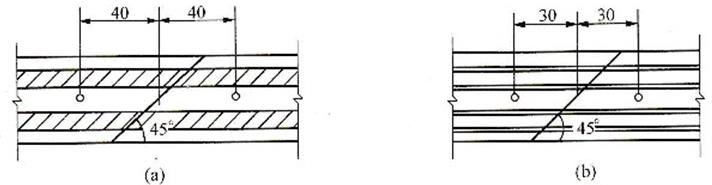

 图13 -7 槽板对接

(a)底板对接；(b)盖板对接

    连接槽板拐角时，应把两槽板的端部各锯成45°角的斜口，并把拐角处的线槽内侧削成弧形，以利于布线并避免碰伤导线，如图13-8所示。

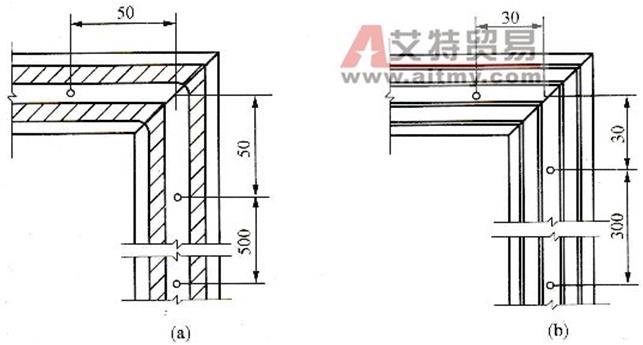

图13-8 槽板拐角连接

(a)底板拐角；(b)盖板拐角

    槽板分支T形拼接时，应在拼接点上把底板的筋锯掉铲平，使导线在线槽中能宽松通过，如图13 -9所示。

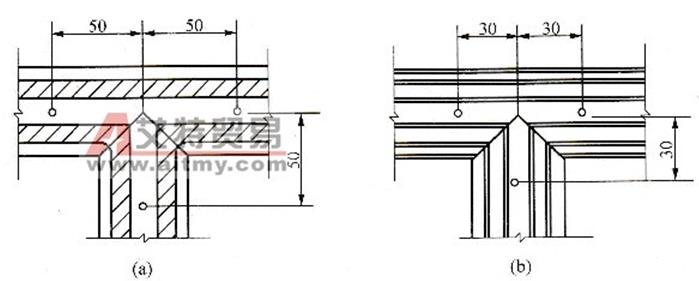

 图13-9 槽板T接

(a)底板拼接；(b)盖板拼接

    2．槽板的固定

    在砖和混凝土结构上固定槽板时，可将槽板底板用钉子钉在预埋的木块或木条上。在混凝土结构上，可使用塑料胀管和木螺钉固定。当抹灰层允许时，可用铁钉直接固定。中间固定点间距不应大于500mm，且要均匀；起点或终点的固定点应在距起点或终点30mm处。三线槽板应用双钉交错固定。在板条顶棚上固定时，应将底板直接用铁钉固定在龙骨或板条上。
